IP67 waterdicht 50-240W verstelbare PWM/analoog dimming Constant Power LED Driver voor straatverlichting

MODEL

XLG-20-LA

XLG-20-MA

XLG-20-HA

BEOORDEELD HUIDIG  (Standaard)

350mA

500mA

700mA

CONSTANTE HUIDIGE REGIO

32.4 ~ 54V

25,2 ~ 42V

18 ~ 30V

UITGANG

BEOORDEELD STROOM

18,9 W

21W

21W

OPEN-CIRCUITSPANNING (max.)

60V

50V

40V

HUIDIGE TOLERANTIE

±8,0%

UITGANGSSTROOM RIMPELINGOpmerking.13

< 20%

INSTELLING,OPSTAAN TIJD         Opmerking.2

500mevrouw, 150mevrouw/115VAC, 230VAC

LIJNREGELING

< ±3%

SPANNING BEREIK          Opmerking.3

90 ~ 305VAC

(Zie het gedeelte "STATISCH KENMERKEN")

FREQUENTIEBEREIK

47 ~ 63Hz

STROOM FACTOR

PF≥0,97/115VAC,PF≥0,95/230VAC,PF≥0.91/277VAC@vol laden

(Alsjeblieft refereren naar "STROOM FACTOR (PF)KENMERKEN"sectie)

TOTALE HARMONISCHE VERVORMING

THD< 20%(@laden≥50%/115VC,230VAC; @laden≥75%/277VAC)

(Zie “TOTAAL HARMONIC DISTORTION(THD)”-sectie)

INGANG

EFFICIËNTIE (Typ.)

89%

88,5%

88%

AC STROOM

0,3A / 115VAC      0,2A / 230VAC      0,2A/277VAC

INSCHAKELINGSSTROOM(Typ.)

KOUD BEGIN 5A(breedte=350μS gemeten bij 50% Ikp)bij 230VAC;Per NEMA 410

MAX. Nee.van PSU's op 16A STROOMONDERBREKER

42eenheden (circuit breker van type B) / 42eenheden  (circuit breker van type C)bij 230VAC

LEKKAGE STROOM

<0,75mA / 277VAC

NEE LADEN

STROOMVERBRUIK

Nee laden stroom consumptie <0,5 W

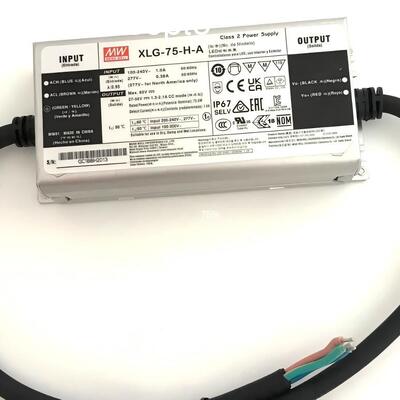

MODEL

XLG -75 -12-A

XLG -75 -24-A

DC-SPANNING

12V

24V

CONSTANTE STROOM REGIONOpmerking.2

8,4 ~ 12V

16,8 ~ 24 V

GENOMINEERDE STROOM  (Standaard)

5A

3.1A

NOMINAAL VERMOGEN

60W

74,4 W

RIMPELING &LAWAAI (maximaal.)  Opmerking.3

150mVp-P

240mVp-P

HUIDIG AANPASSINGSBEREIK

2,5A~5A

1,55A~3,1A

UITGANG

SPANNING TOLERANTIE Opmerking.4

±3,0%

±2,0%

LIJNREGELING

±0,5%

±0,5%

BELASTINGREGELING

±2%

±1%

OPSTELLING, OPKOMSTTIJD    Opmerking.6

500mevrouw, 100mevrouw/230VAC,  1200mevrouw, 100mevrouw/115VAC

HOUD TIJD (Typ.)

10mevrouw/ 230VAC  10mevrouw/ 115VAC

SPANNING BEREIK          Opmerking.5

100 ~ 305VAC          142 ~ 431VDC

(Zie "STATISCHE KENMERKEN" sectie)

FREQUENTIEBEREIK

47 ~ 63Hz

STROOM FACTOR

PF≥0,97/115VAC,PF≥0,95/230VAC,PF≥0,92/277VAC@vol laden

TOTALE HARMONISCHE DISTORTIE

THD< 10%(@laden≥50%/115VC,230VAC; @laden≥75%/277VAC)

INGANG

EFFICIËNTIE (typ.)

89%

90%

AC STROOM

1,0A / 115VAC      0,45A / 230VAC      0,38A/277VAC

INSCHAKELINGSSTROOM(Typ.)

KOUD BEGIN 50A(breedte=300μS gemeten bij 50% Ikp)bij 230VAC;Per NEMA 410

MAX. Nee.van PSU's op 16A STROOMONDERBREKER

9eenheden (circuit breker van type B) / 14eenheden  (circuit breker van type C) bij 230VAC

LEKKAGE STROOM

<0,75mA / 277VAC

NEE LADEN

STROOMVERBRUIK

Stroomverbruik zonder belasting <0,5 W (voor standaardversie)

MODEL

XLG-100-12-A

XLG-100-24-A

DC-SPANNING

12V

24V

CONSTANTE STROOM REGIONOpmerking.2

8,4 ~ 12V

16,8 ~ 24 V

GENOMINEERDE STROOM (Standaard)

8A

4A

NOMINAAL VERMOGEN

96W

96W

RIMPELING &LAWAAI (maximaal.)  Opmerking.3

150mVp-P

240mVp-P

HUIDIG AANPASSINGSBEREIK

Verstelbaar voor Alleen A-type (via het ingebouwde potentioomter)

4 ~ 8A

2~4A

UITGANG

SPANNING TOLERANTIE Opmerking.4

±3 0,0%

±2 0,0%

LIJNREGELING

±0 0,5%

±0 0,5%

BELASTINGREGELING

±2%

±1%

OPSTELLING, OPKOMSTTIJD    Opmerking.6

500mevrouw , 100mevrouw/230VAC ,  1200mevrouw , 100mevrouw/115VAC

HOUD TIJD (Typ.)

12mevrouw/ 230VAC  12mevrouw/ 115VAC

SPANNING BEREIK          Opmerking.5

100 ~ 305VAC          142 ~ 431VDC

(Zie "STATISCHE KENMERKEN" sectie)

FREQUENTIEBEREIK

47 ~ 63Hz

STROOM FACTOR

PF≥0 .97/115VAC ,PF≥0 .95/230VAC ,PF≥0 .92/277VAC@vol laden

TOTALE HARMONISCHE DISTORTIE

THD< 10%(@laden≥50%/115VAC ,230VAC; @laden≥75%/277VAC)

INGANG

EFFICIËNTIE (typ.)

92%

92%

AC STROOM

1. 1A / 115VAC      0,5A / 230VAC      0,42A/277VAC

INSCHAKELINGSSTROOM(Typ.)

KOUD BEGIN 50A(breedte=300μS gemeten bij 50% Ikp)bij 230VAC;Per NEMA 410

MAX. Nee.van PSU's op 16A STROOMONDERBREKER

8eenheden (circuit breker van type B) / 14eenheden  (circuit breker van type C)bij 230VAC

LEKKAGE STROOM

<0 .75mA / 277VAC

NEE LADEN

STROOMVERBRUIK

Nee laden stroom consumptie <0 .5W(voor standaard versie)

MODEL

XLG-320-L-

XLG-320-M-

XLG-320-H-

XLG-320-V-

NOMINALE STROOM (Default)

1400mA

2800mA

5600mA

13A/24V

BEOORDEELD STROOM             Opmerking.11

315W

310,8 W

312W

24V/312W, 12V/216W

CONSTANTE STROOM REGIO

150~300V

74 ~ 148V

30 ~ 56V

NC

UITGANGSPANNING ADJ. RENGE

NC

NC

NC

24V of 12V

VOLLEDIGE VERMOGENSSTROOM BEREIK

1050~1400mA

2100 ~ 2800mA

5570~7420mA

13~18A(24V/13A,12V/18A)

OPEN-CIRCUITSPANNING (max.)

340V

180V

60V

NC

HUIDIGE AANP. BEREIK

500 ~ 1400mA

1050~2800mA

2800 ~ 7420mA

NC

HUIDIGE RIMPEL

5,0%maximaal. @beoordeeld huidig

Maximaal 5,0 @gewaardeerd huidig

5,0%maximaal. @beoordeeld huidig

NC

UITGANG

HUIDIGE TOLERANTIE

±5%

±5%

±5%

NC

RIMPEL & GELUID(max.)

NC

NC

NC

240mV P-P

SPANNING TOLERANTIE

NC

NC

NC

±3%

LIJNREGELING

NC

NC

NC

±0,5%

BELASTINGREGELING

NC

NC

NC

±2%

SET OMHOOG TIJD                   Opmerking.9

500mevrouw/230VAC, 1200mevrouw/115VAC

OPSTAAN TIJD,UITSTEL OMHOOG TIJD (Typ.)

160mevrouw,10mevrouw/230VAC/115VAC(alleen voor V-type)

SPANNING BEREIK         Nnoot.2

100 ~ 305VAC           142VDC ~ 431VDC

(Zie "STATISCHE KENMERKEN" in “ RIJDEN METHODS VAN LED MODULE"sectie)

FREQUENTIEBEREIK

47 ~ 63Hz

STROOM FACTOR (typ.)

PF≥0,98 / 115VAC ,PF≥0,95 /230VAC ,PF≥0,92 / 277VAC bij vol laden

(Zie "Power Factorkarakteristiek" sectie)

TOTALE HARMONISCHE VERVORMING

THD< 10% @laden≥50%bij 115VAC/230VAC,THD<15%@Laden>75%bij 277VAC;

Zie “TOTAAL HARMONISCHE VERVORMING (THD)” sectie

INGANG

EFFICIËNTIE (typ.)

94,5%

93,5%

92,5%

93%

AC STROOM (Typ.)

3A / 120VAC          1,6A / 230VAC          1,3A / 277VAC

INSCHAKELINGSSTROOM(Typ.)

KOUD BEGIN 45A(breedte=1200μS gemeten bij 50% Ikp)bij 230VAC; Per NEMA 410

MAX. NEE. van PSU's op 16A CIRCUIT BREAKER

2 eenheden (stroomonderbreker van type B) / 4 eenheden (stroomonderbreker van soort C)bij 230VAC

LEKKAGE STROOM

<0,75mA / 277VAC

STAND-BY STROOM

CONSUMPTIE              Opmerking.5

Stroomverbruik in stand-by <0,5 W voor AB-Type (dimmen UIT)
